Очумелые ручки. Ботинки для скитура своими руками

Pokatuha Лента автора 23 Июня 2016 (22:44) Просмотров: 4543 26
Скитур неотвратимо внедряется в мир фрирайда. С этим, наверное, сложно поспорить. Горы зовут
все дальше и дальше от маркированных трас, а снаряжение становится все легче, лучше и дороже. А ведь для большинства из нас именно цена имеет решающее значение в покупке оборудования. Нужно и то, и это. А выбрать новые ботинки, сами знаете, трудов не малых стоит.
     Так,  в своих любимых ботинках мы пережили пришествие креплений Гардиан: надежных, удобных, но очень тяжелых.  Честно перетерпев на Гардианах позапрошлый сезон, мы поняли, что удовольствие таскать на ногах гири доступно не многим.
      Изучив предложения на рынке по креплениям для фрирайд/скитура, мы пришли  к выводу, что на сегодняшний день оптимальным в соотношении хотьба-катание являются TLT- крепления. Ими мы и обзавелись взамен Гардианов. Всем хороши крепления, есть только один нюанс - они требуют специальных ботинок. Мы перемеряли не одну пару ботинок различных марок, и пока не смогли найти оптимальных по жёсткости, легкости, удобству и цене. Решили отложить этот вопрос до следующего сезона. Но крепления уже стоят на лыжах, душа просится в горы и делать что-то нужно.  И тут на помощь приходят очумелые ручки.
      Подглядев идею у одной западной конторы, мы решили реализовать её в домашних условиях при помощи подручных средств в виде дрели и болгарки. Наши крепления Marker KingPin требовали установки пинов только в носки ботинок, что упростило задачу.

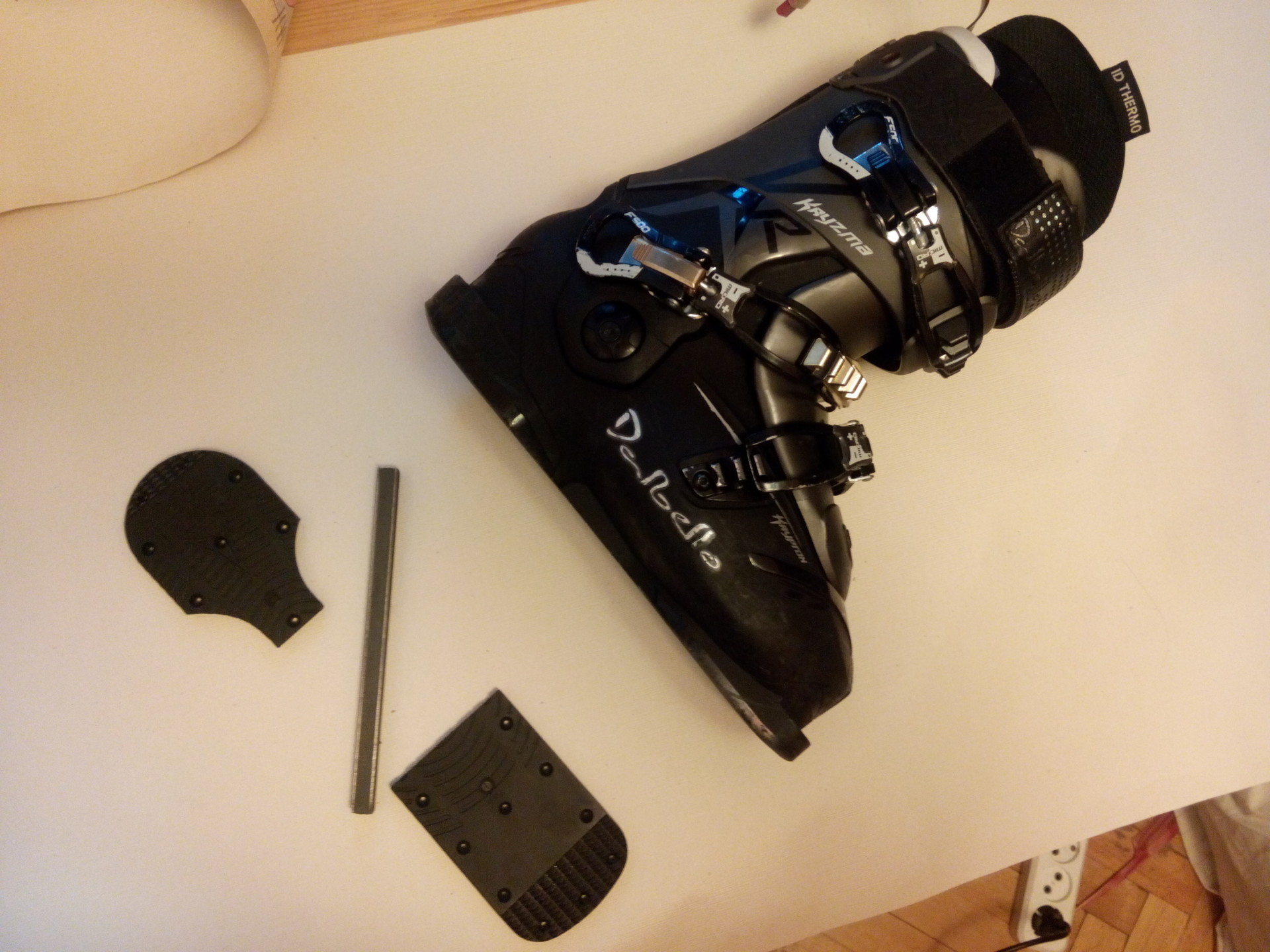

 Итак, для изготовления закладных нам понадобятся:

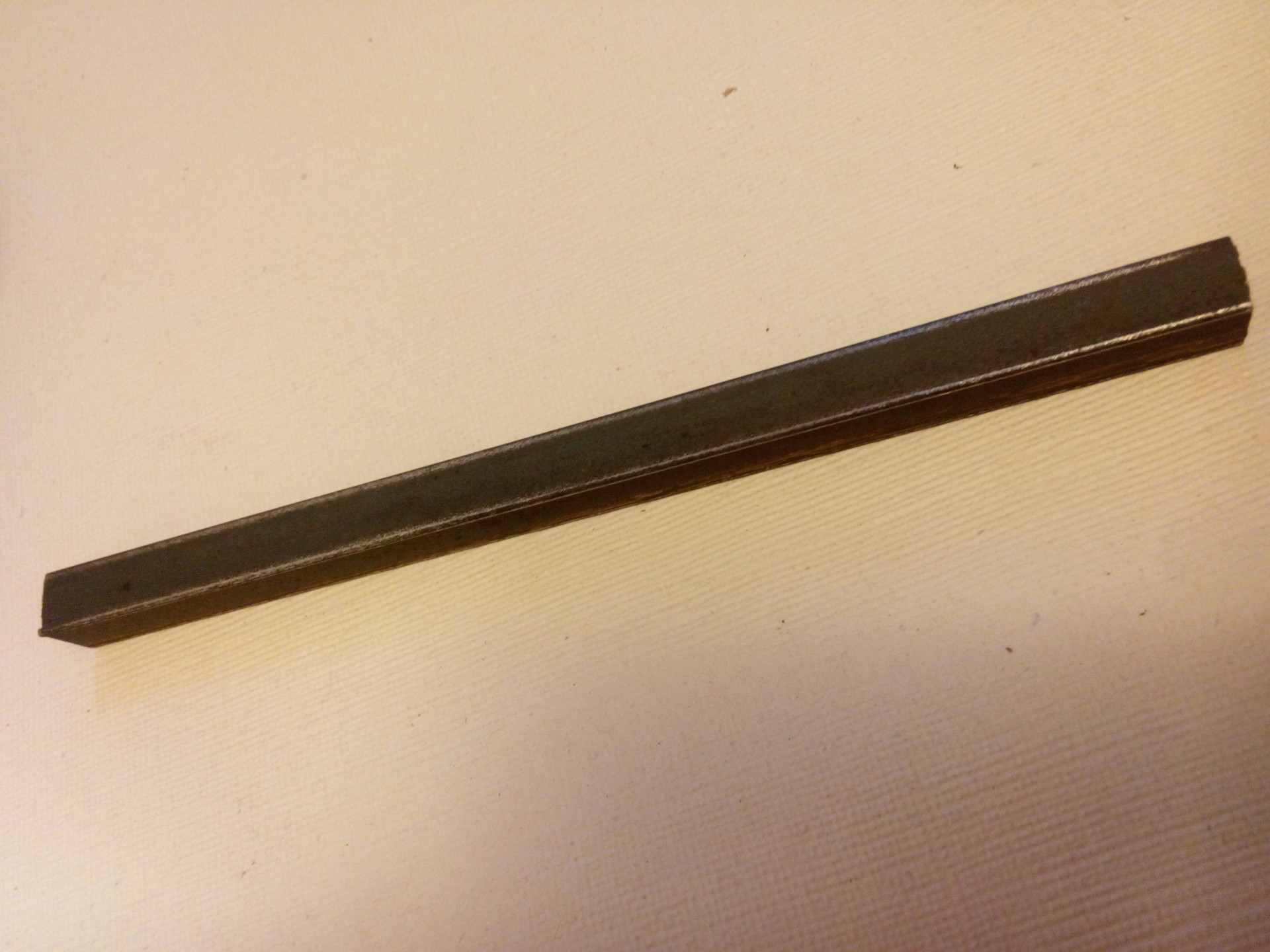

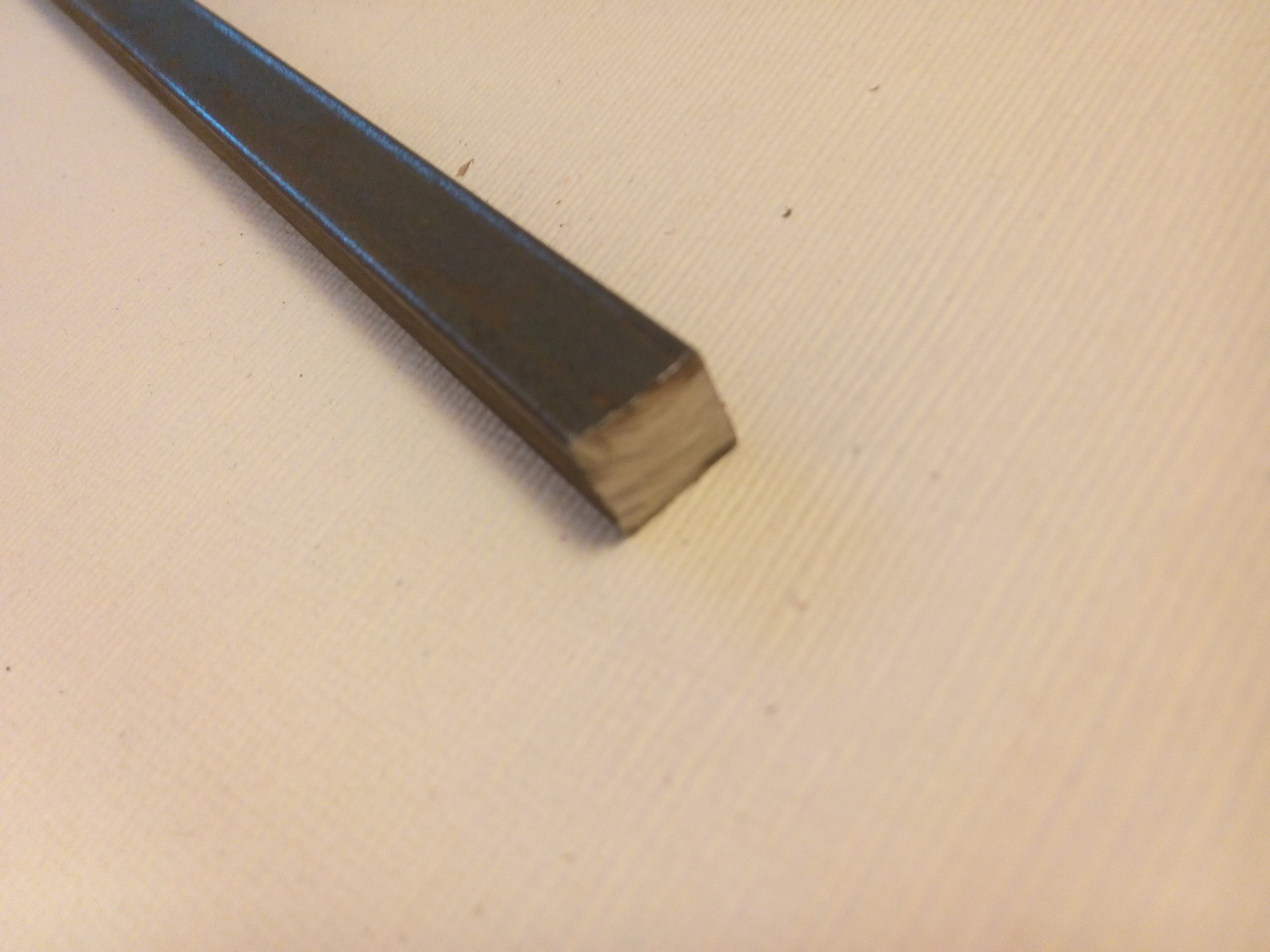

  • металлический брусок 10х10 мм;

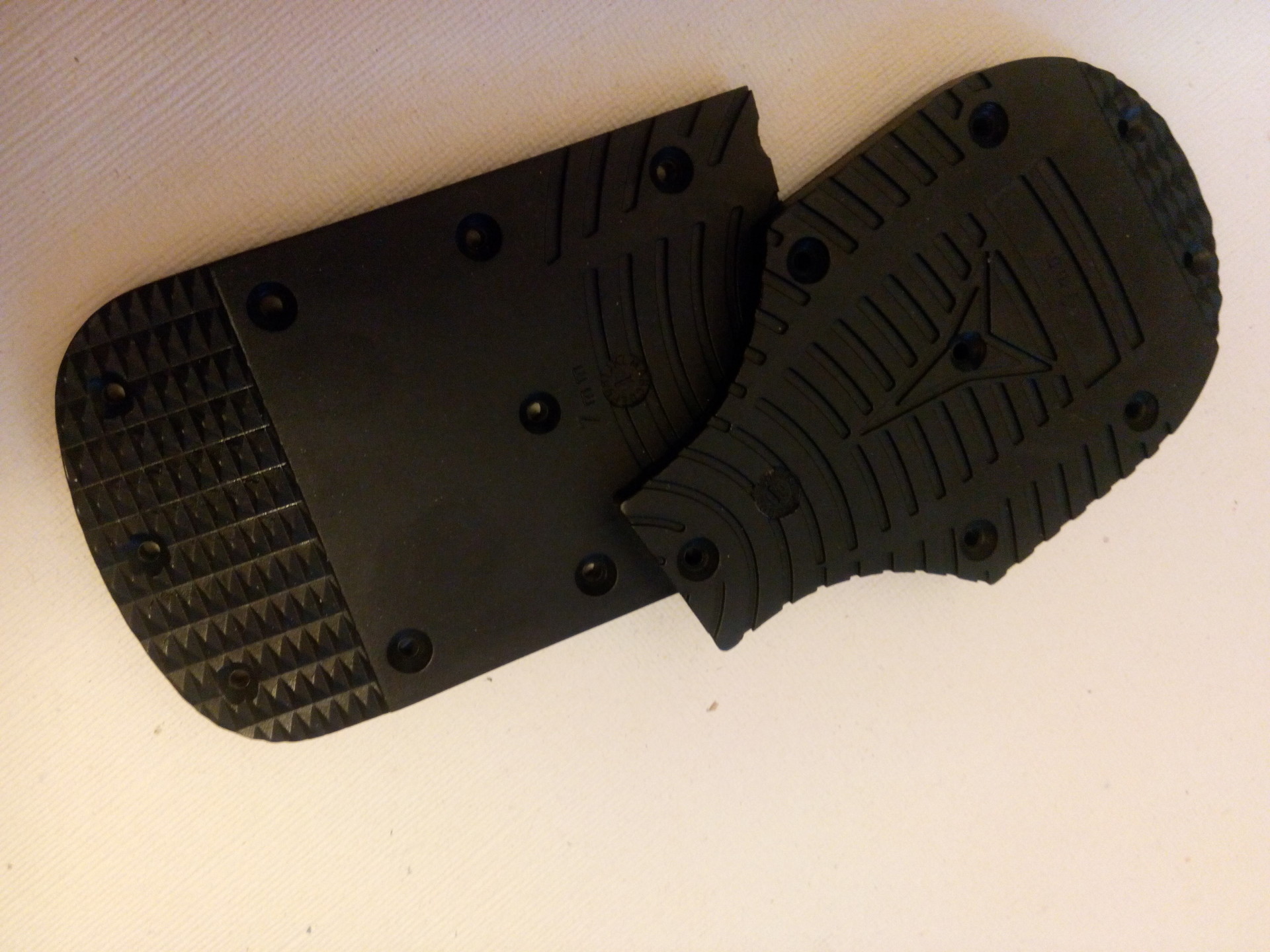

  • накладная подошва толщиной 7 мм;
  • ботинок;
  • крепеж.

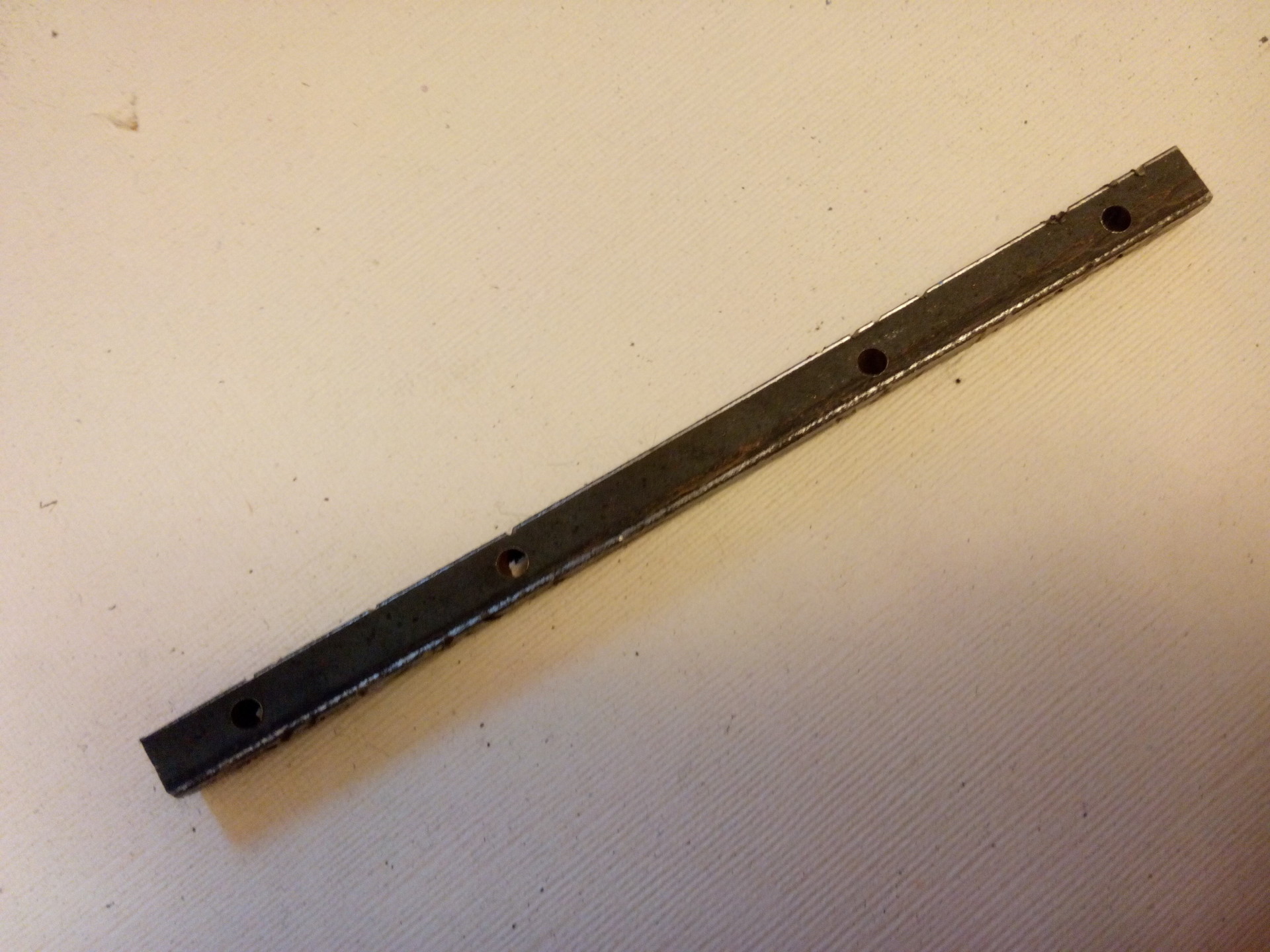

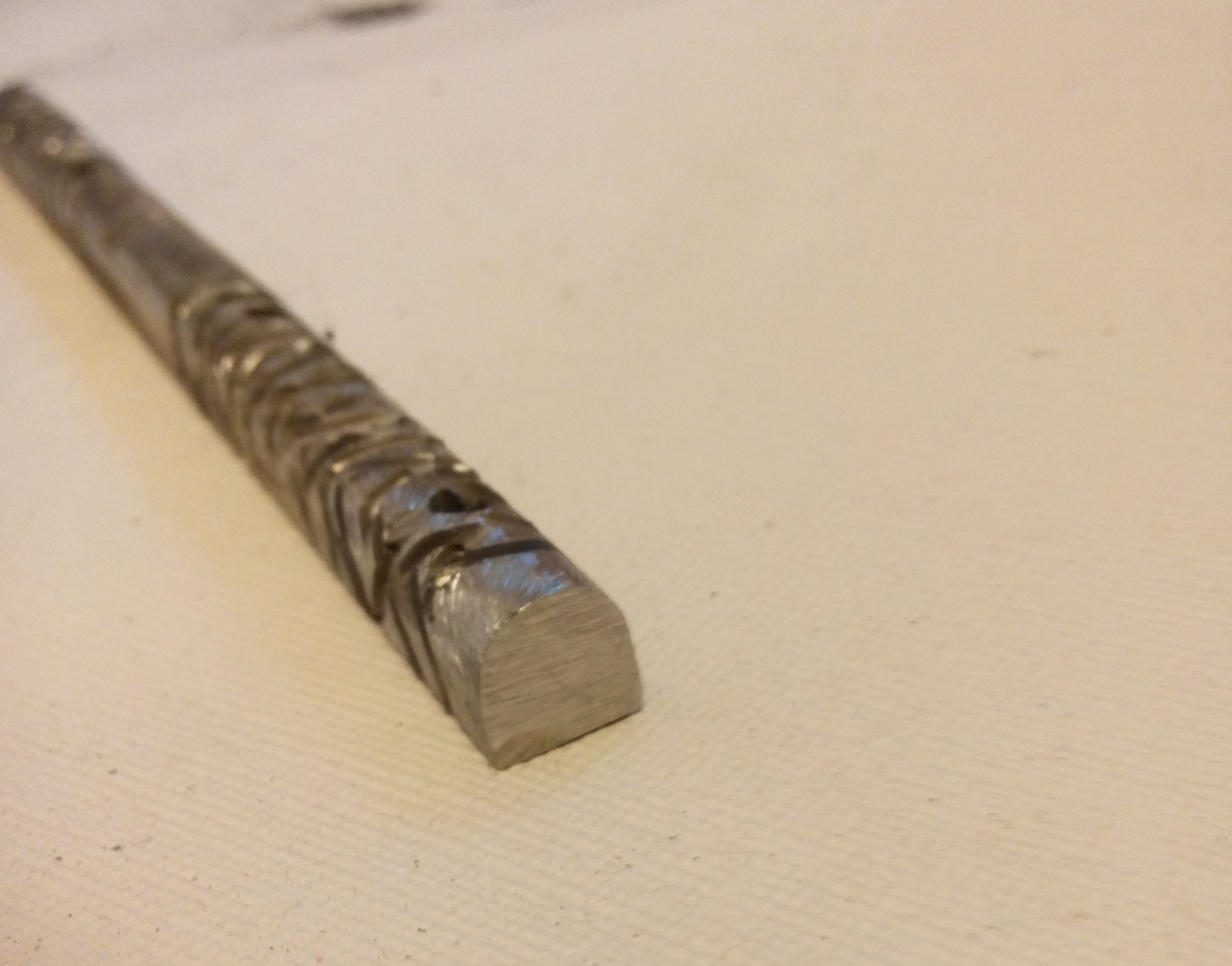

1. Отпиливаем брусок с запасом, в ширину двух подошв. Просверливаем дырки для крепления саморезами к ботинку. Обтачиваем брусок полукругом и делаем насечки для лучшей фиксации в пазе.

фото 5

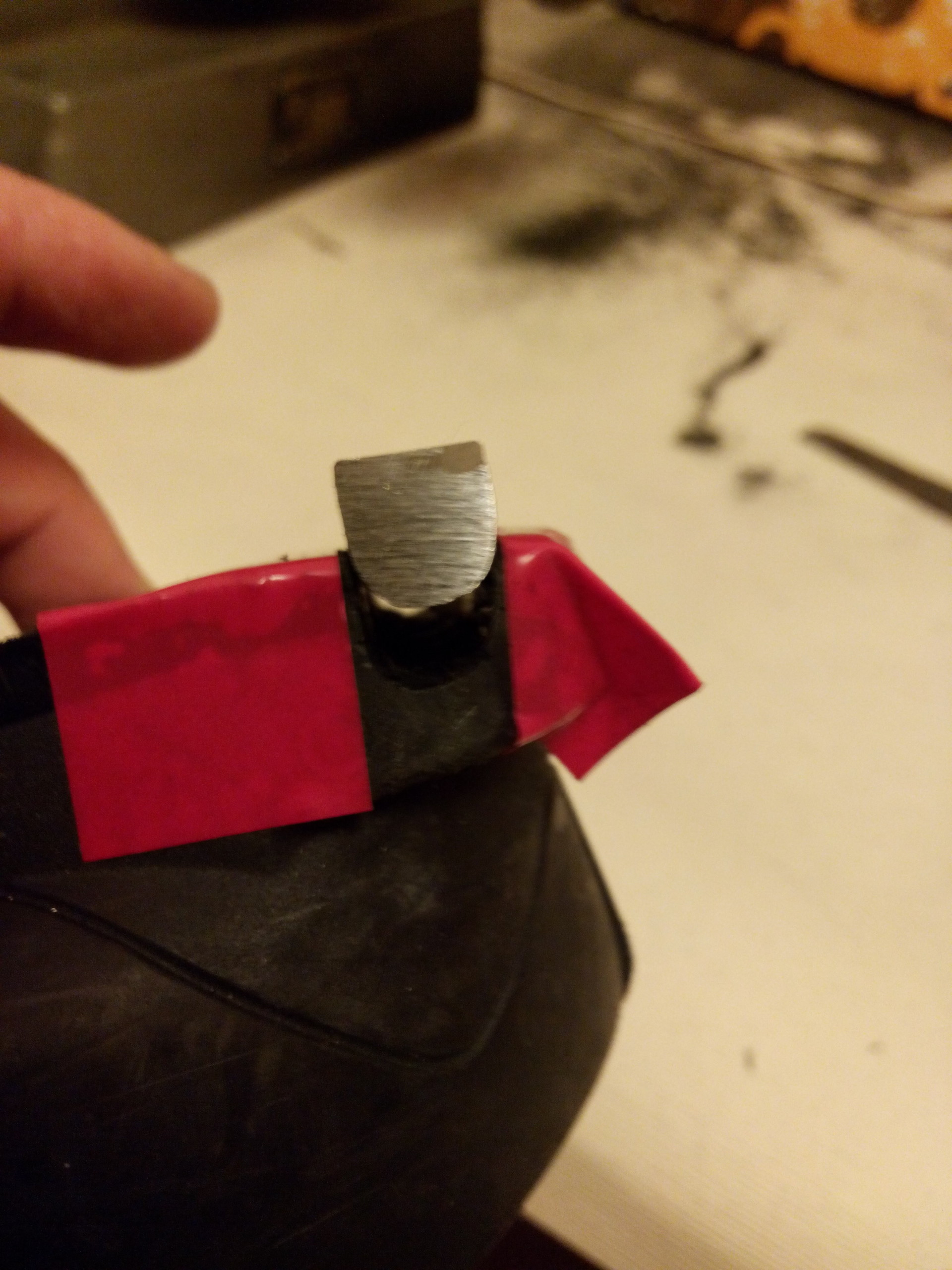

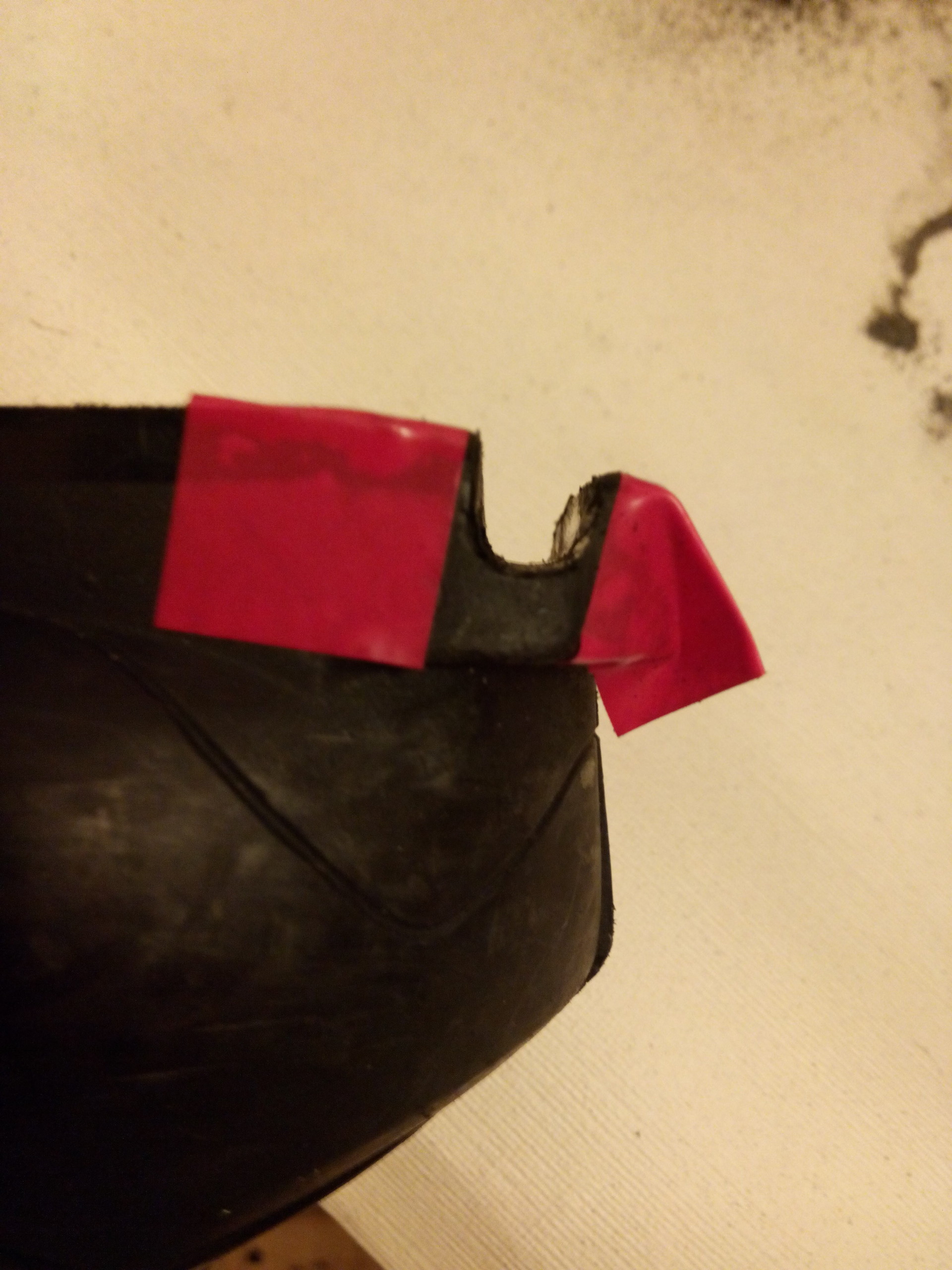

2. Размечаем на ботинке место паза. Точное положение можно вычислить, используя ваши крепления. С помощью болгарки очень аккуратно выпиливаем паз. Точность должна быть +/- один миллиметр. Паз должен быть чуть меньше, чем размер бруска.



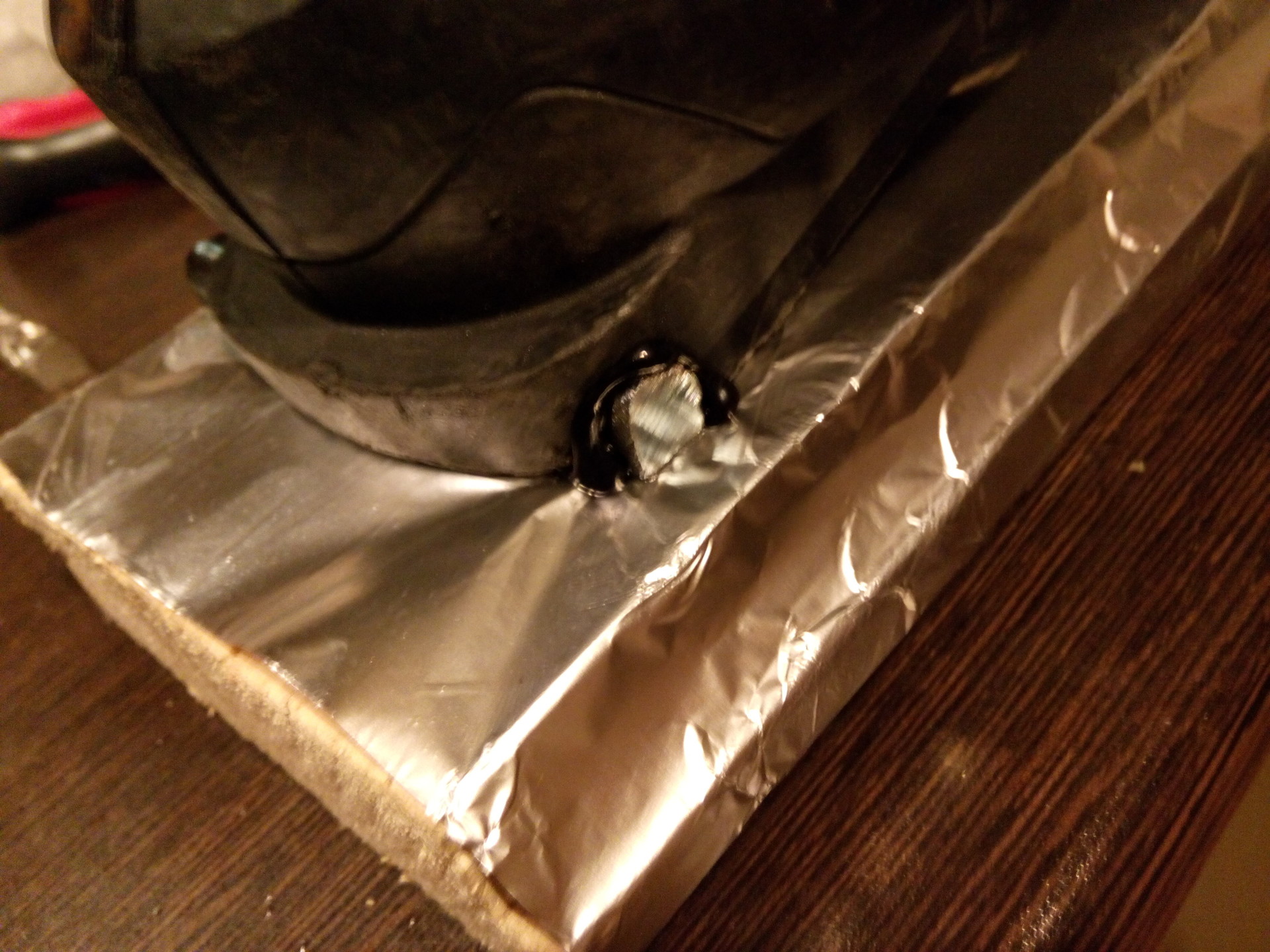

3. Далее, разогреваем брусок до появления цветов побежалости. Сильно греть не нужно, иначе пластик закипит.


 4.  Отпиливаем бруски по краям подошвы под прямым углом, не закругляя.


5. Затем размечаем отверстия для пинов и, слегка засверлившись, обязательно вставляем ботинок в крепления, проверяя точность разметки отверстий. Ошибка в 1 мм. вперед или назад дает смещение пятки ботинка на 1 см. относительно центра лыжи.



 6. Сверлим отверстия на необходимую глубину, предварительно заточив сверло под углом, схожим с пином на вашем креплении.

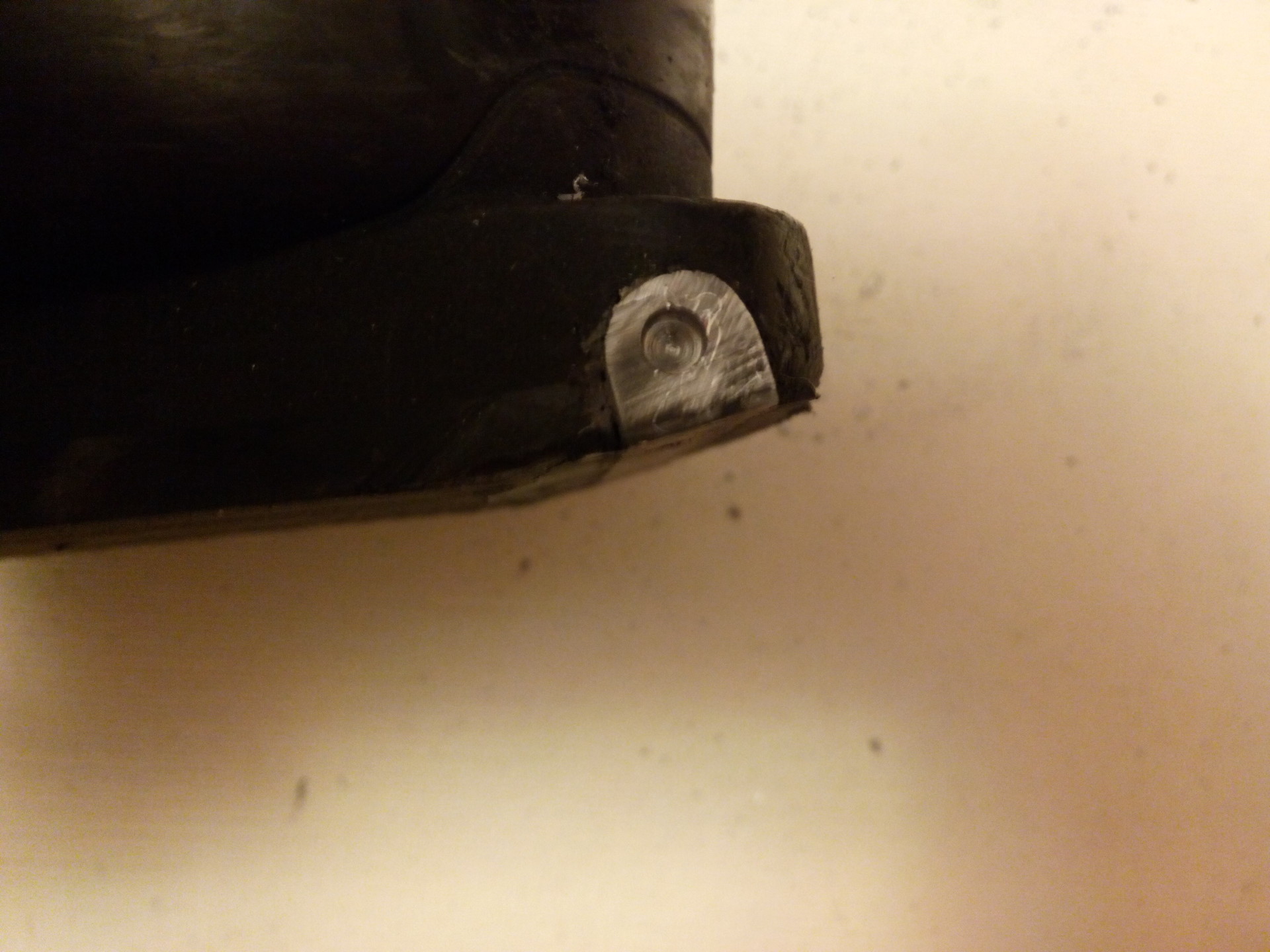

7. Просверлив отверстия пинов, закругляем закладную по форме подошвы. После этого обязательно нужно проверить ботинок на выстегивание из переднего узла крепления. Если ботинок не выщелкивается, нужно доработать отверстие. Глубина отверстия должна быть такой, чтобы крепление защелкивалось туго на третий щелчок (в режиме ходьбы).

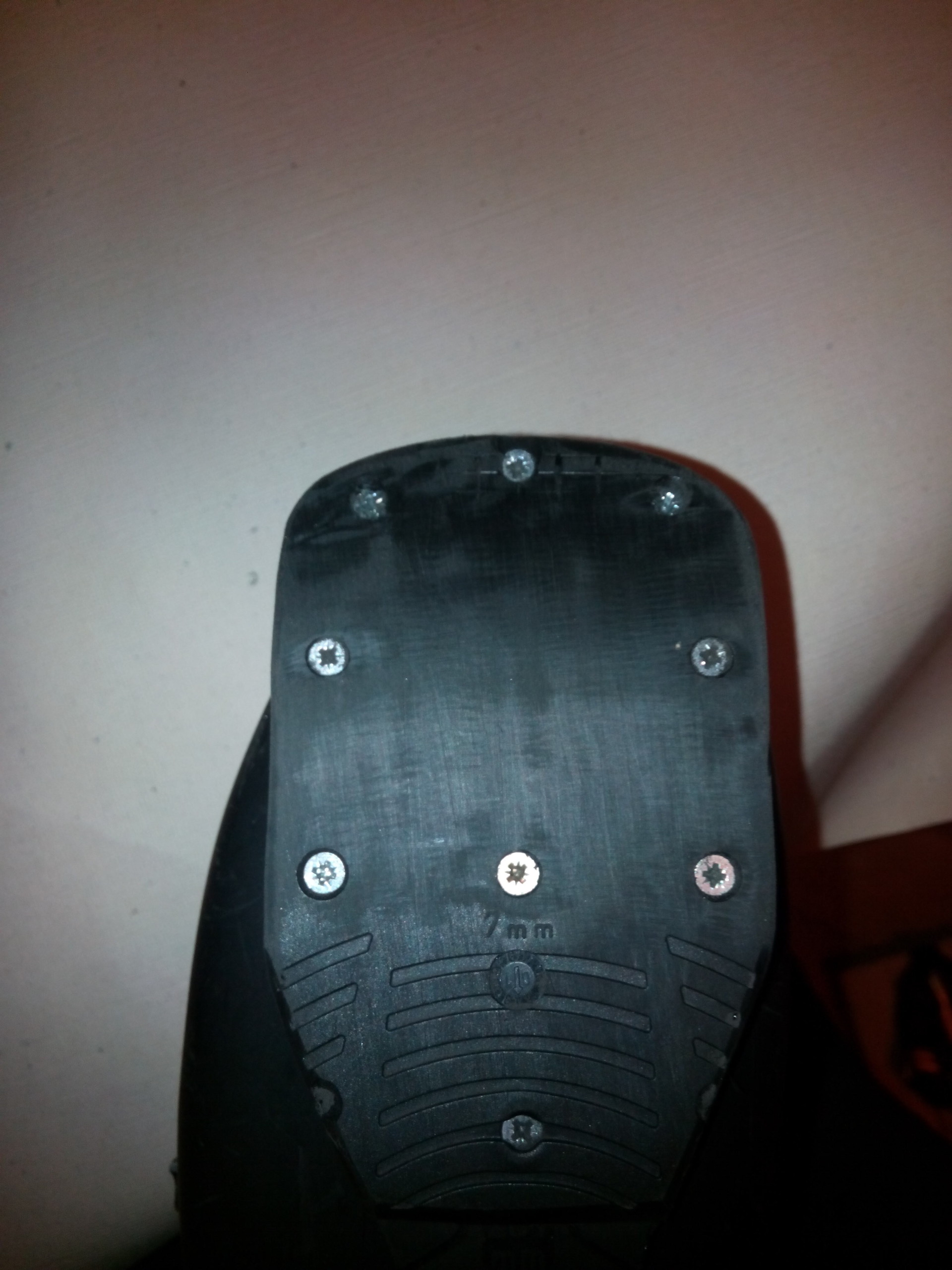

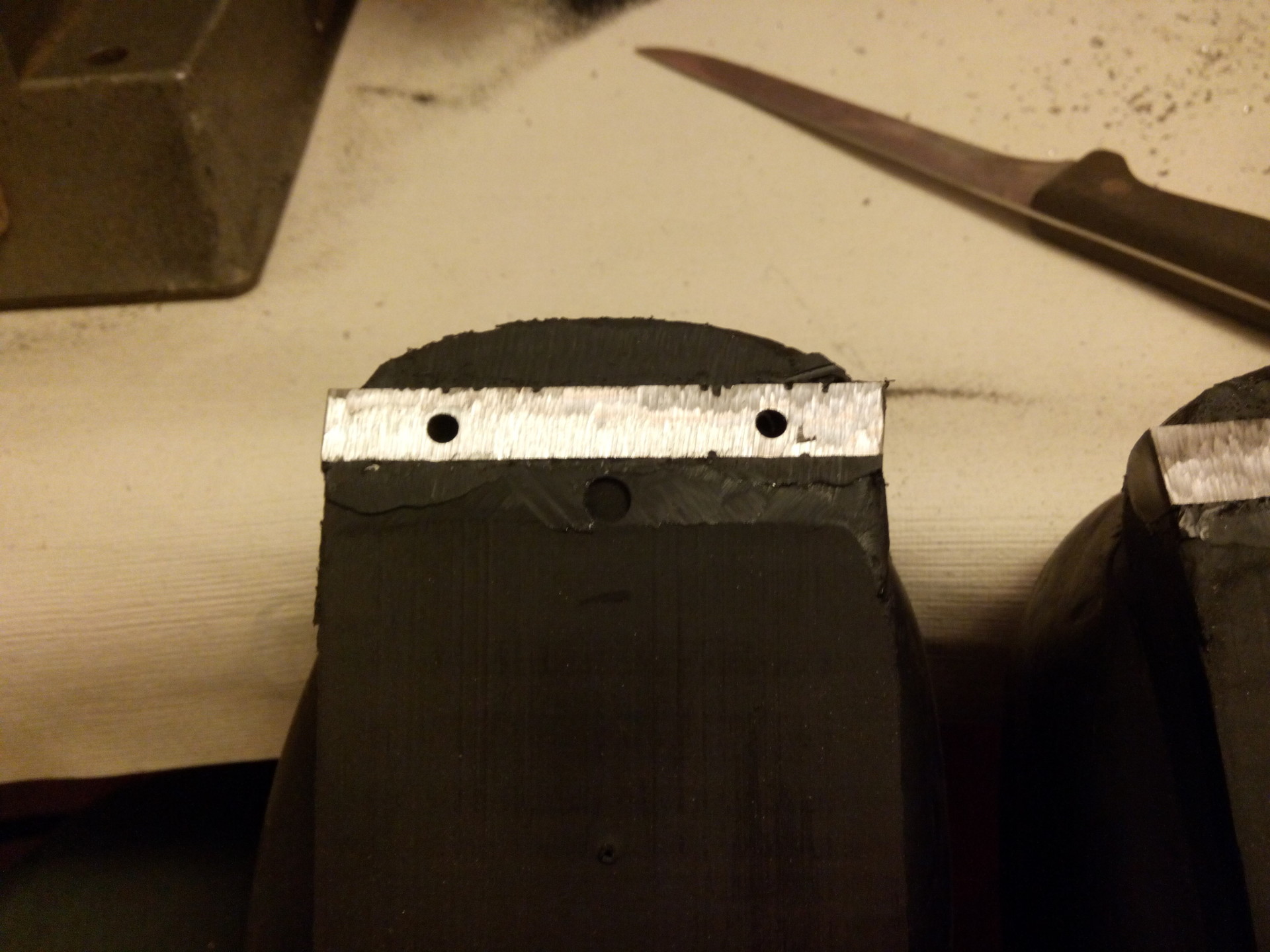

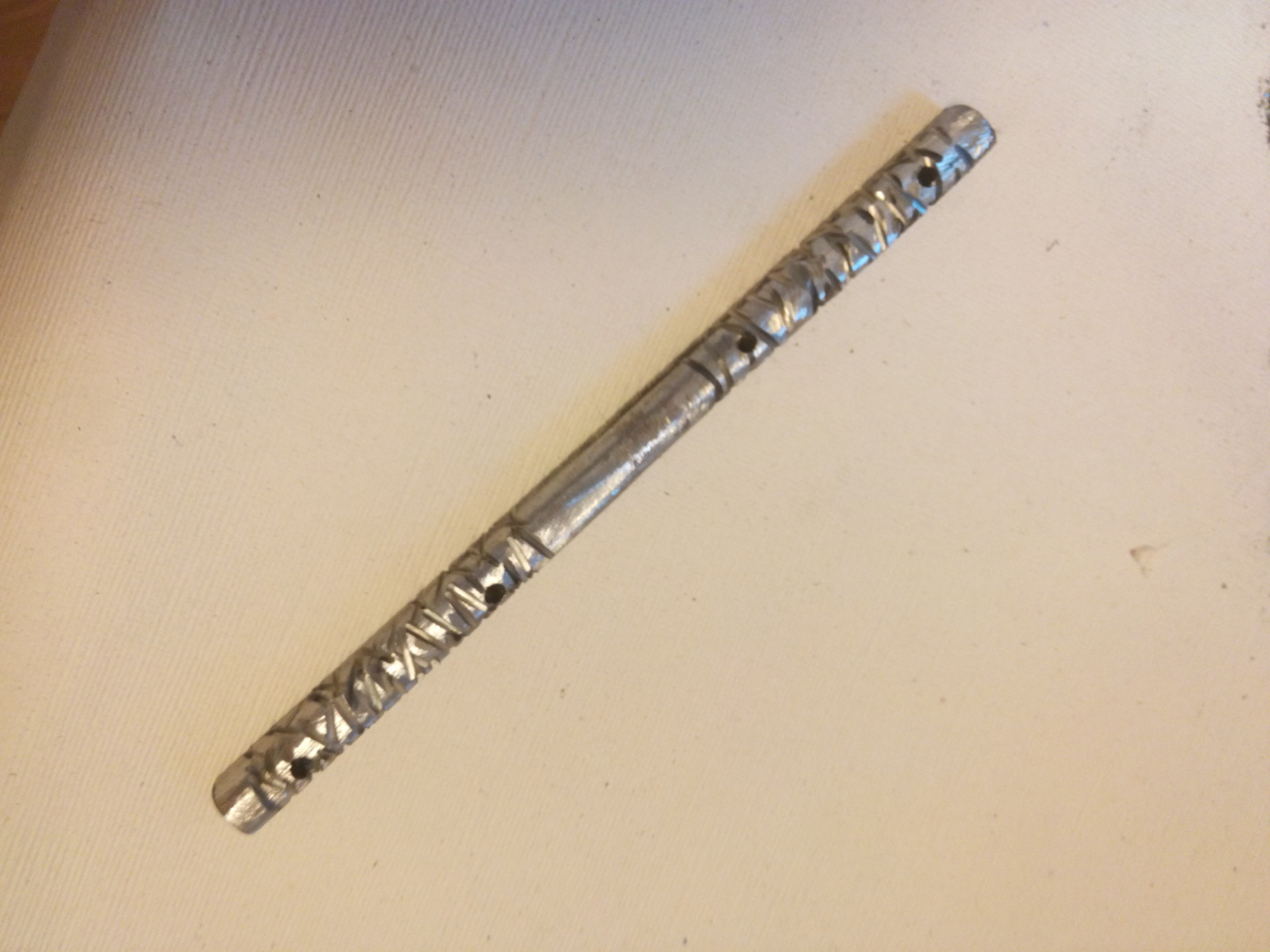

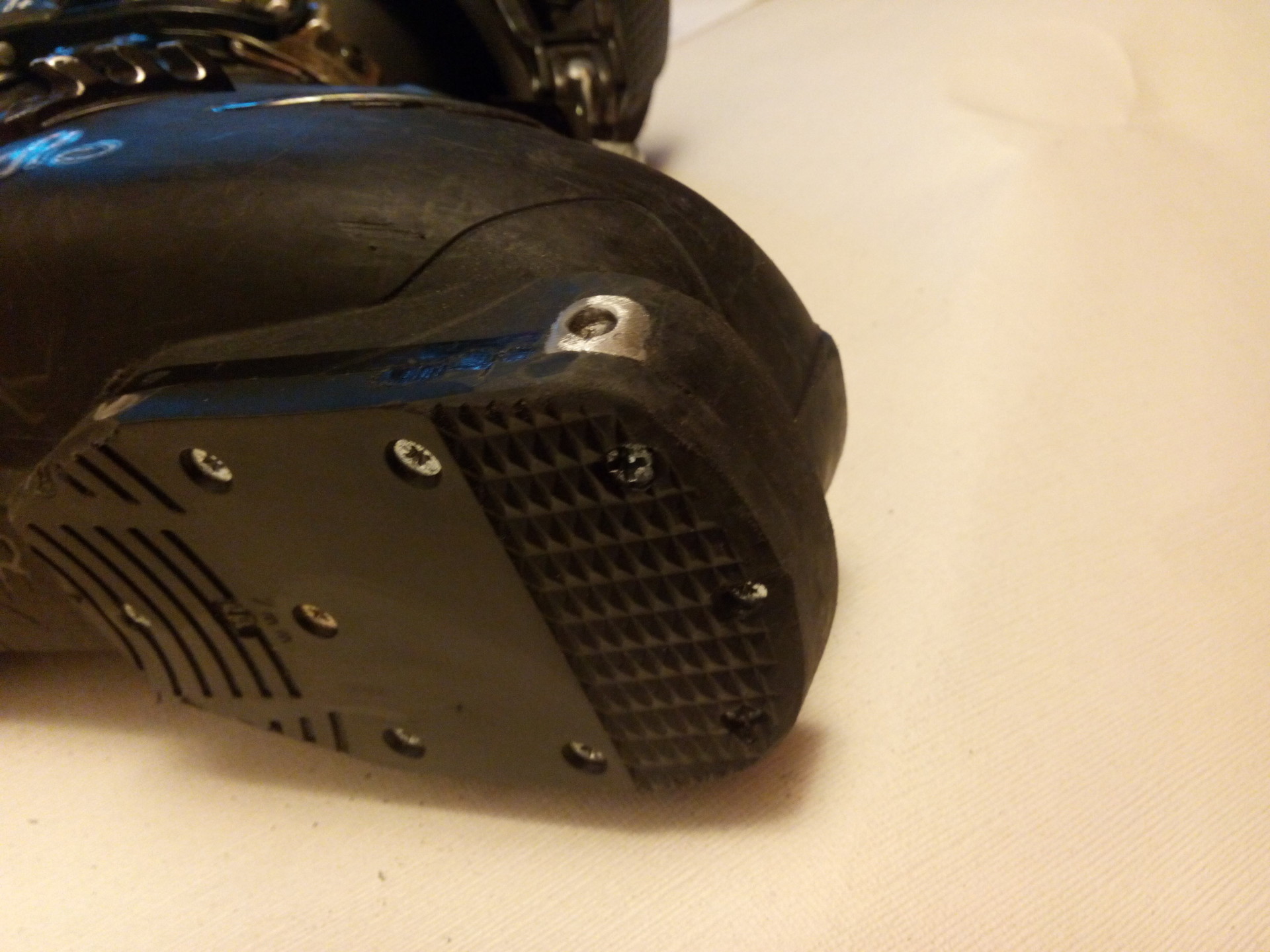

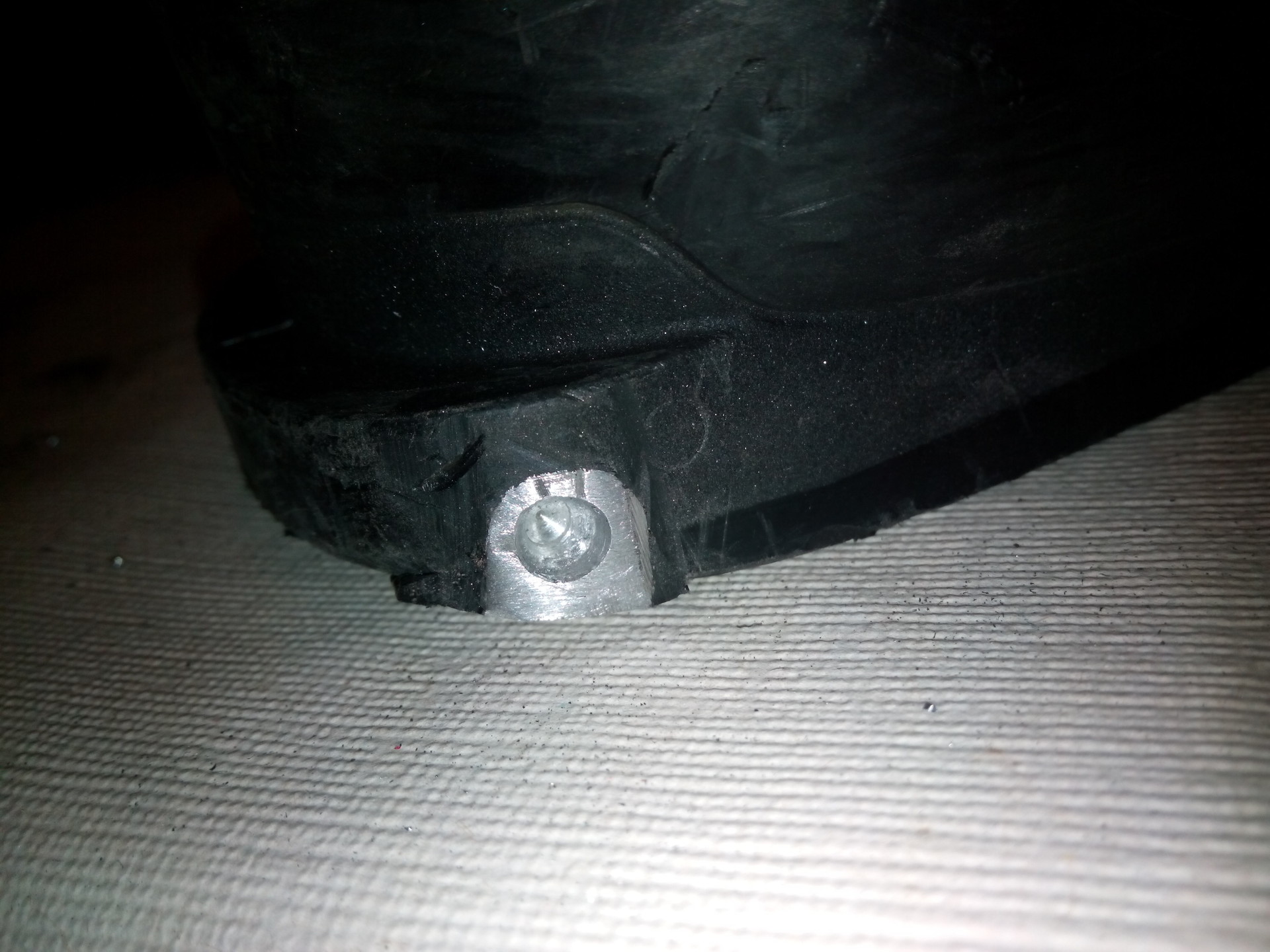

8. Теперь привинчиваем подошву и двумя большими саморезами крепим закладную через подошву сквозь заранее просверленные отверстия (см.фото 5)

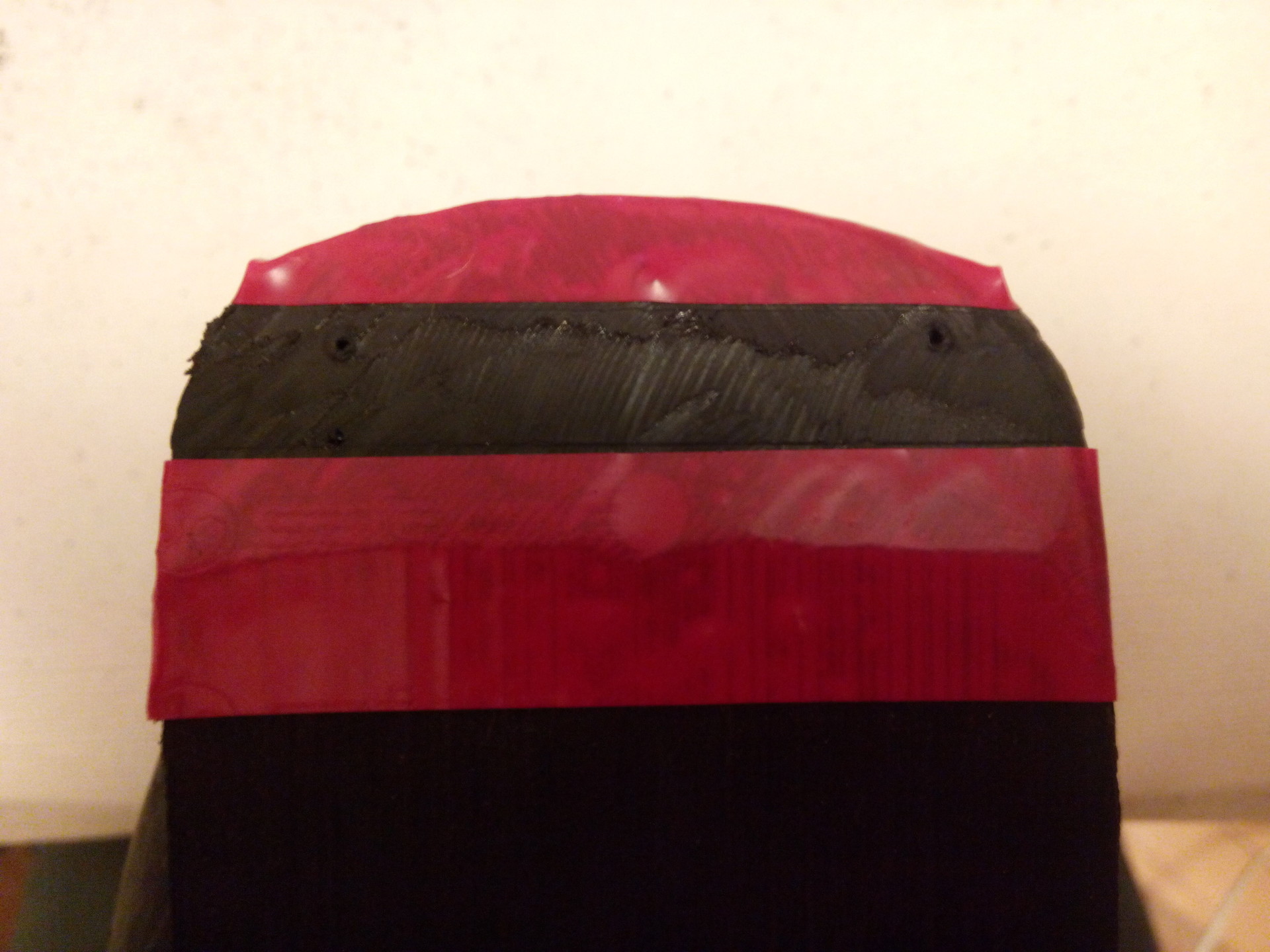

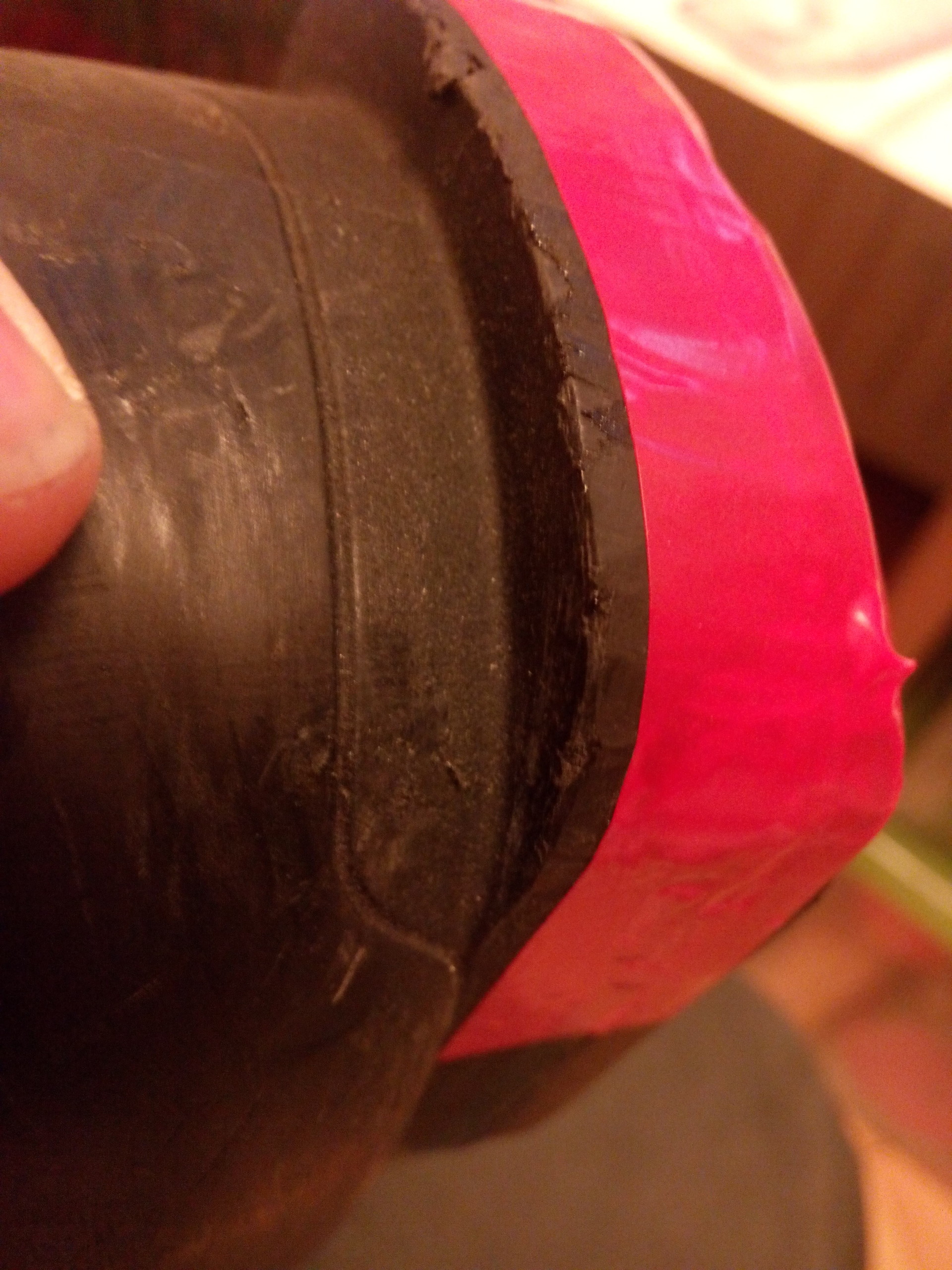

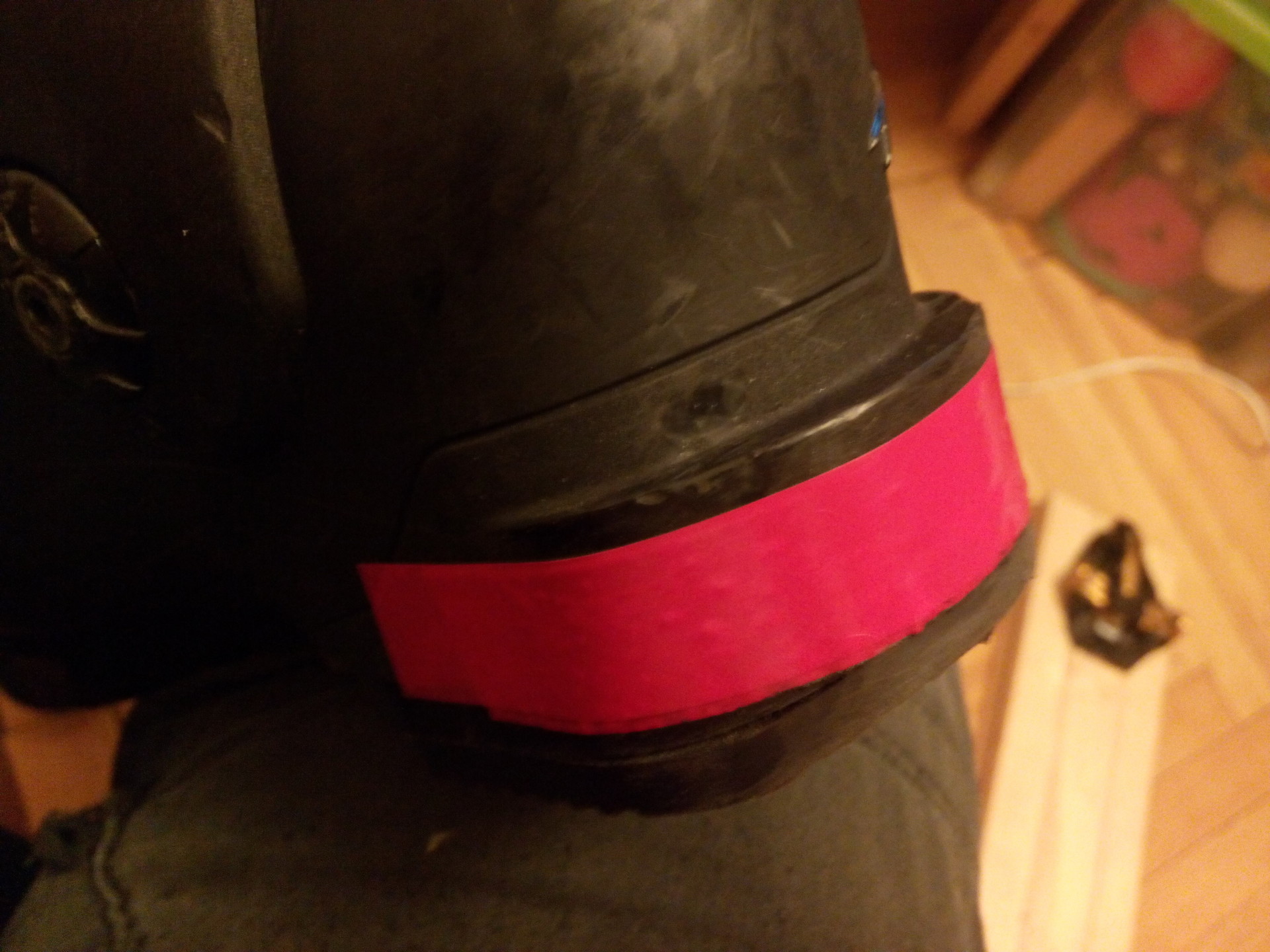

9. Затем нужно уменьшить рант подошвы. Отмечаем изолентой, сколько нужно снять. Это нужно сделать, потому что в результате всех манипуляций толщина подошвы увеличилась на 7 мм. Чтобы довести ее до приемлемой толщины, нужно снять около 3 мм. Делаем это болгаркой. С задником ботинка проделываем аналогичную операцию.

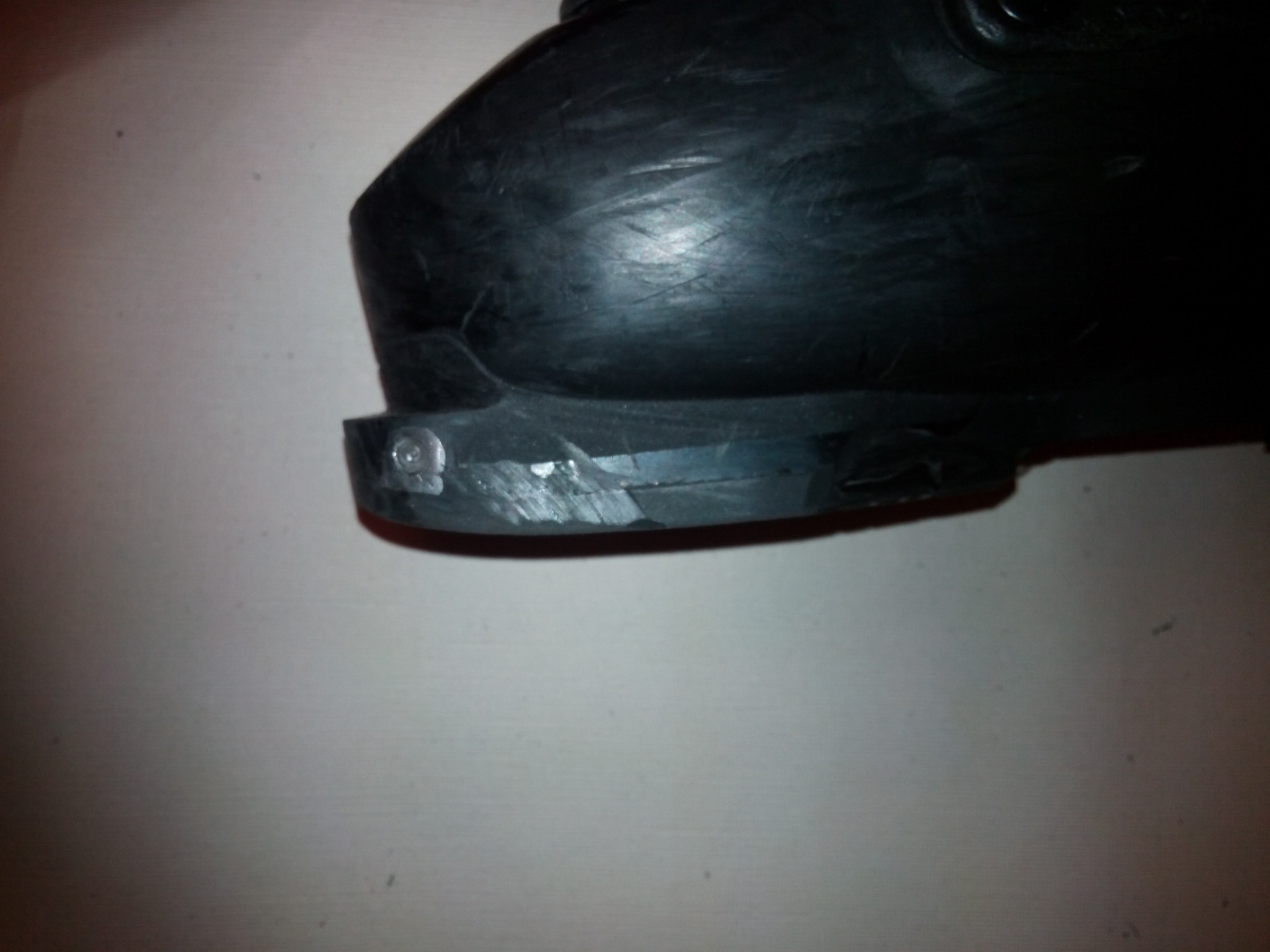

 10. Но даже после этого подошва всё равно остается толстая для использования в альпийских креплениях. Можно придать ей слегка закругленную форму, убрав часть толщины накладки.

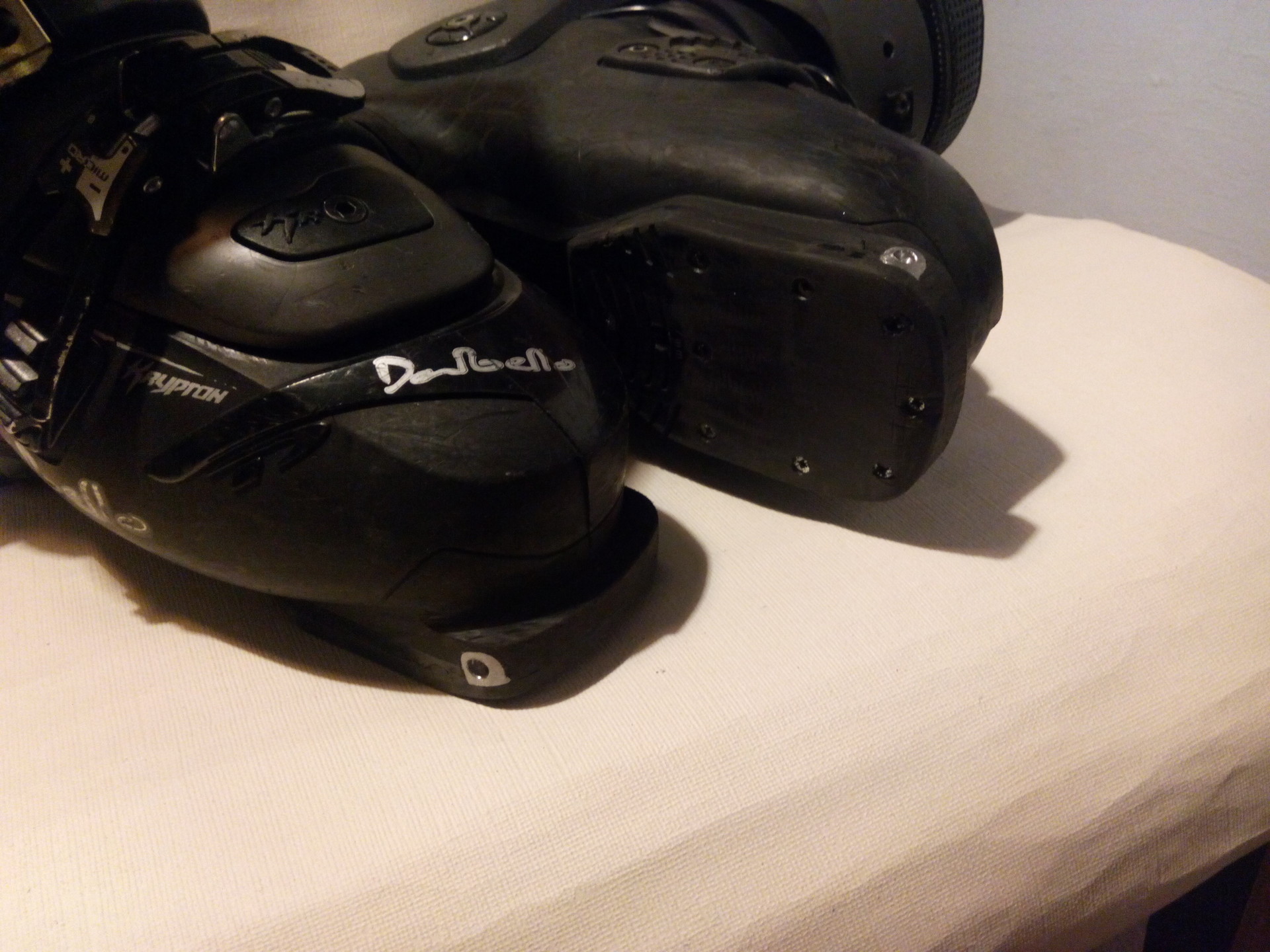

  И вуаля, наши ботики готовы!

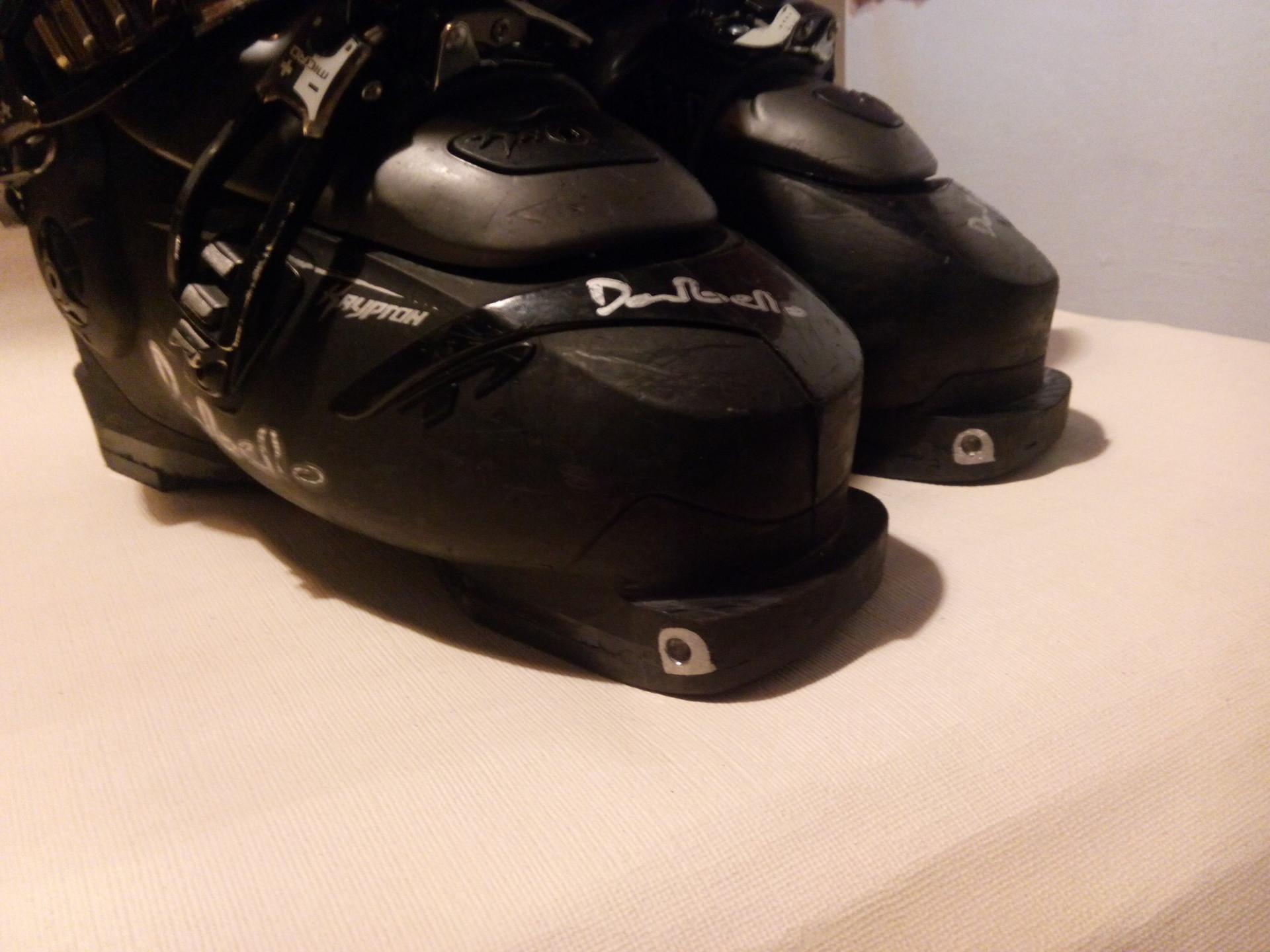

Ботинки, адаптированные таким образом под ТLT- крепления, хороши для тех, кто только пробует себя в скитуре. Либо же для тех, кому важна жесткость ботинок.
Если вы не планируете использовать ботинки для жёсткого скитура, то закладную можно изготавливать из любой подручной стали.  Если же вы планируете интенсивный скитур, то закладные лучше изготовить из высоколегированной стали.
Откатав и отходив на наших ботинках прошедший зимний сезон, мы можем с уверенностью сказать - это таки работает! Можно ходить, можно кататься, можно прыгать :)




Статья подготовлена в соавторстве с гидом горного клуба Перекати-поле Черновым Юрой.
+18
0
petrakov    23 Июня 2016 (23:30)   #
Ну и вес конечно прилично увеличивается от такого бруска.
  • 16
  • 9
  • 6
0
Pokatuha    24 Июня 2016 (00:34)   #
Абсолютно не критично. После обработки бруска, вес небольшой. Ну может немного тяжелее, чем аналогичной конструкции в фирменных скитурных ботинках. Посмотрите прозрачные ботинки, там вся система видна.
  • 18
  • 7
  • 5
0
Mr.XX    23 Июня 2016 (23:36)   #

А почему бы вместо бруска не вкрячить трубку?

И дырки сверлить не надо, и вес меньше

  • 16
  • 9
  • 6
+1
Pokatuha    24 Июня 2016 (00:36)   #
Потому что технологичски правильные дырки в трубке не получатся.
0
masterpepka    24 Июня 2016 (00:42)   #

Потому что технологичски правильные дырки в трубке не получатся.

Дырки , вообще ,технологически правильные весьма трудно получить обычным способом, например сверлением)
+1
alex22    24 Июня 2016 (09:51)   #
Да, Катя, умеете вы удивлять))))
  • 14
  • 4
  • 3
+2
Smith    24 Июня 2016 (13:34)   #
В бруске можно насверлить дырок для облегчения. А ваще - тема зачотная!
  • 16
  • 9
  • 6
0
Pokatuha    24 Июня 2016 (18:13)   #
Брусок вообще можно сточить в середине, но тогда нужно пропиливать соответсвующую форму, что усложнит задачу.
  • 2
0
ЕЖ    25 Июня 2016 (02:54)   #

Мне простота исполнения понравилась. Главное, что испытано в бою biggrin.png

Вопрос инженерный - ежели имплантацию гильзы проделать аккуратно, на нормальном станочном парке

Можно ли не добавлять подошву?

  • 16
  • 9
  • 6
0
Pokatuha    25 Июня 2016 (08:31)   #
Нельзя, потому-что подошва скрепляет конструкцию в единое целое и услиливает ее. Без неё ботинок развалится.
  • 9
+1
Minkin    26 Июня 2016 (08:16)   #
Зачет! Только для подгонки ранта по высоте и для прорезания паза лучше использовать не болгарку, а фрезер.
  • 16
  • 9
  • 6
0
Pokatuha    28 Июня 2016 (13:09)   #
Это безусловно. Но это уже формат лыжной мастерской. Если с болгаркой работа занимает рабочий день, то используя фрезерный станок всё можно сделать за пару часов.
  • 1
+1
rst    28 Июня 2016 (05:16)   #

здорово!!!



Нельзя, потому-что подошва скрепляет конструкцию в единое целое и услиливает ее. Без неё ботинок развалится.



... лучше использовать не болгарку, а фрезер.



если бы было правильное оборудование, то

выточить цилиндрической формы вставку, сразу на станке сделать дырки под крепления с торцов.

сделать продолные насечки

самое сложное - просверлить ботинок

запресовать на горячую

если диаментр не велик, то подошву можно не увеличивать



ЗЫ это в теории



с имеющимися ресурсами все правильно сделали!!!

  • 16
  • 9
  • 6
0
Pokatuha    28 Июня 2016 (13:13)   #
Это в теории, на самом деле крайне сложно просверлить ботинок с точностью до 1 мм на входе и на выходе. Ну, а во вторых толщина ранта у альпийского ботинка все -таки недостаточна. Если есть желание экперементировать, то как нам кажется,  лучше делать это непосредственно с формой закладной. Накладная подошва обязательна.
  • 2
+1
МАУГЛИ    28 Июня 2016 (08:39)   #
чот как-то смутные сомнения возникли...
Точность и аккуратность тут должны быть достаточно высоки, а руки не из жопы точно. Да и по любасу на хендмейде пилить в гребеня как-то стремно. И пластик можно перегреть, от чего он станет хрупким, и отверстия криво высверлить, от чего походочка станет интересной, да и развалиться банально может...
И не орите на меня, что я ничего не понимаю в тонкостях и точностях! Еще в 16 лет я изготовил из куска алюминевого провода в 25 квадрат ключ зажигания и угнал у дяди ИЖ-Планета-Спорт
  • 16
  • 9
  • 6
0
Pokatuha    28 Июня 2016 (13:16)   #
Естественно, руки должны быть в правильном месте :)
  • 2
+2
МАУГЛИ    28 Июня 2016 (13:27)   #
это самое минимальное требование))).
  • 9
+1
Minkin    28 Июня 2016 (15:49)   #

Это безусловно. Но это уже формат лыжной мастерской. Если с болгаркой работа занимает рабочий день, то используя фрезерный станок всё можно сделать за пару часов.

Ручного фрезера достаточно. Болгарка-не лучший инструмент для работы с пластиком ботинка, хуже только бензопила, и то не факт.

  • 16
  • 9
  • 6
0
Pokatuha    28 Июня 2016 (18:21)   #
Возможно, но в идеале, нужен стационарный фрезерный станок. То что болгарка не лучший инструмент -согласны.
  • 2
+3
МАУГЛИ    29 Июня 2016 (08:40)   #

Болгарка не только не лучший, а, скорее, худший инструмент в данном случае. 11 тыщ оборотов просто расплавят пластик и, скорее всего, изменят его структуру.
Не, я лучше вон, к Минкину зайду, да денег заплачу и куплю надежный бот, нежели где-то в бебенях, прижав уши, буду ждать, когда мои боты превратятся в сабо))))

0
Vova Jager    29 Июня 2016 (14:47)   #
Катя, а как потом в этих ботинках при катании в обычных  не пиновых креплениях? С учетом того, что вы изменили толщину ранта пятки и носка ботинок? Можно катать как в обычных крепах, так и в тлт крепах или только тлт?
  • 16
  • 9
  • 6
0
Pokatuha    29 Июня 2016 (16:59)   #
В нашем случае никак не повлияло. Катаюсь на всех своих лыжах и крепах.
  • 9
0
Minkin    29 Июня 2016 (15:39)   #

Возможно, но в идеале, нужен стационарный фрезерный станок. То что болгарка не лучший инструмент -согласны.

Достаточно прикрепить ручной фрезер к столу и просверлить отверстие под фрезу.

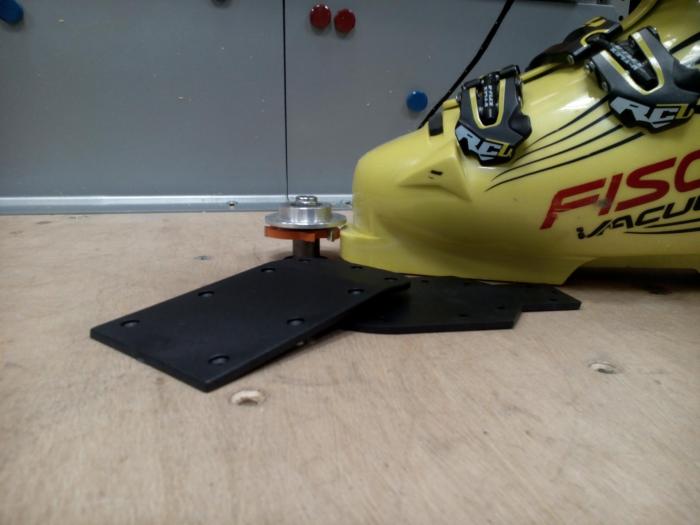

Я ранты ботинка после установки лифтеров подгоняю вот так:
