Сварганил из подручных средств сушилку для обуви

pocherk Лента автора 11 Июня 2022 (11:54) Просмотров: 490 16

Привет, всей аудитории!

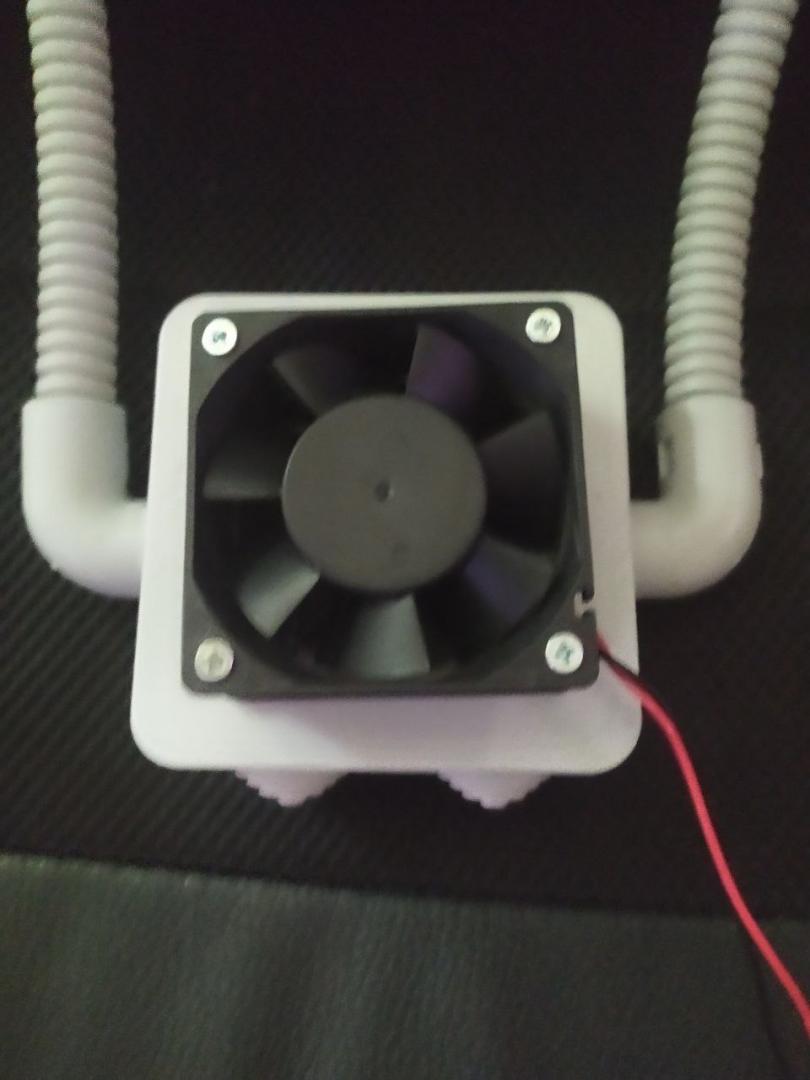

Вот на досуге сварганил из подручных средств сушилку для обуви.  Идея не нова, но все подобные реализации, кот. я видел в интернете, используют сантехнич.вентили, а я использовал электромонтажные примочки.  Может, кому-то будет интересно.

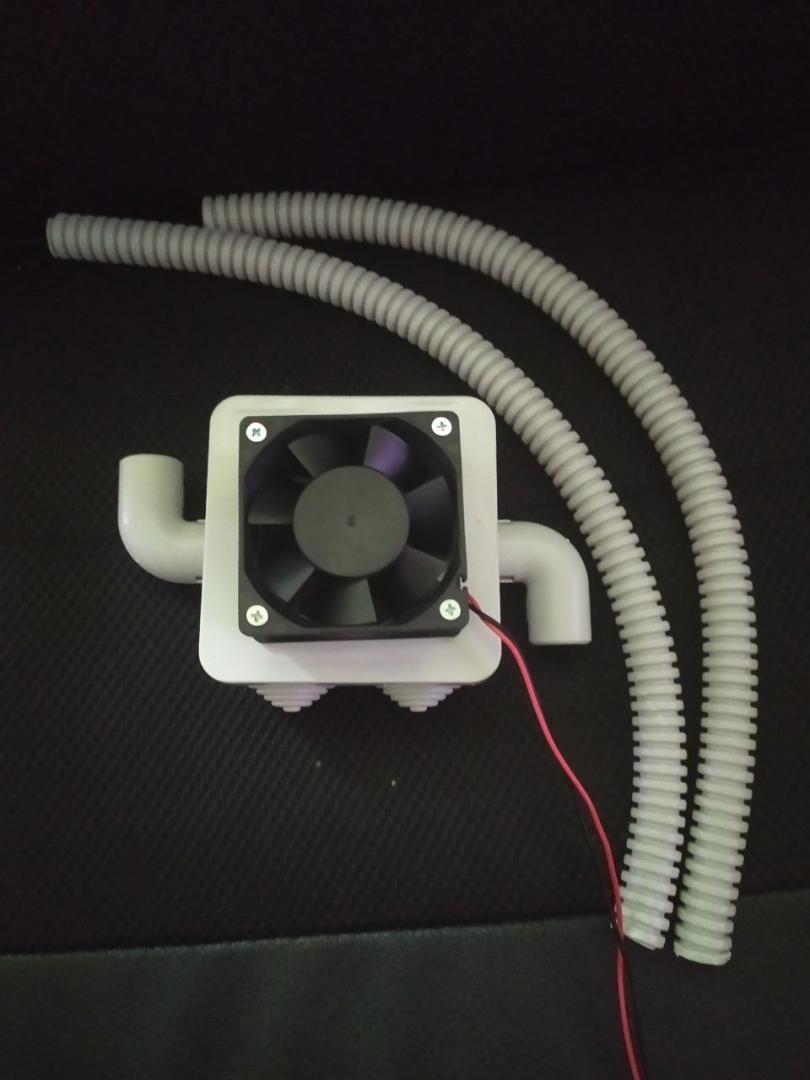

Рецепт прост, до безобразия:

  • вентилятор от компа
  • блок питания на 12 V
  • распаячная коробка для эл.проводки
  • 2 разборных уголка для эл. проводки
  • 2 отрезка гофрированной трубы для кабеля (диам 16 мм)

Вместо блока питания можно просто подсоединить к кабелю USB - вентилятор будет медленней крутиться, но все-равно обувь сохнет нормально.


Пост создан из сообщения на форуме.

+5
+1
SVMSKI    13 Июня 2022 (00:12)   #

А что если повернуть коробку с вентилятором на 90 градусов по часовой стрелки и поставить все это около батареи? Тогда в ботинки поступал бы теплый воздухwink

0
pocherk    13 Июня 2022 (08:00)   #

Без проблем!  В распаячной коробке уголки прикрепленны не жестко и вертятся вокруг своей оси, поэтому коробку можно повернуть под любым углом, хоть на 360 град.

0
Eleron    14 Июня 2022 (09:13)   #

За рукоблудие - отлично. А за проект - .....

16 мм - это меньше меньшего (16 - это максимальный диаметр, минимальный (а эффективный нужно смотреть по нему) - 13 мм). Весь поток вентилятора упрется в эти две дырочки (суммарно всего 10% от проходного сечения вентилятора). А вкупе с двумя поворотами потока на 90 град - еще минус. И при этом советовать 5 В питания - на выходе не будет ничего!!!

На форуме показывали похожую сушилку, у которой 4!!! гофры 32 мм направлены по потоку. Вот это правильно. Но у вас гораздо оптимальнее по размеру сделано.

А совсем, наверное, правильно: по вашей идее расположения воздуховодов, на каждый поставить индивидуальный вентилятор минимального диаметра и запитать их от 5 В. Тогда и шума будет мало, и поток будет достаточный, и к батарее можно повернуть. Попробую такую сварганить.

0
pocherk    14 Июня 2022 (09:35)   #

Спорить не буду, но у меня задача была сделать компакный, разборный вариант сушилки для поездок в горы.  Делать монстра на 4 гофры с 32 мм - принципиально не хотелось.  Вообщем, для меня такая сушилка выполняет свою задачу на 100%.

  • 8
  • 4
  • 5
+1
-=Shurik=-    14 Июня 2022 (09:45)   #

Поржал

Сушилка из Ашана за 300р выполняет те же функции, но без рукоблудия с её  проектом и сборкой

Только она компактнее.

0
pocherk    14 Июня 2022 (13:47)   #

Эта, та которая с нагревательными элементами, типа этой https://www.auchan.ru/product/elektrosushilka-dlya-obuvi-kazhdyy-den/

Спасибо, но таким гавном не пользуюсь. Уж, лучше просто набить ботинки газетой, как делали в старые времена.

  • 8
  • 4
  • 5
0
-=Shurik=-    14 Июня 2022 (14:01)   #

Этим говном сушу ботинки 15 лет. За ночь сохнет, не ломается.

У жены вот крутая сушка с ионизатором, бактерии там типо умирают.  Сохнут ботинки одинаково, разницы принципиальной никакой.

Ну кулер в распайке с трубками то явно лучше)))



0
pocherk    14 Июня 2022 (15:17)   #

Every man to his taste

0
Tavrius    15 Июня 2022 (11:40)   #

Занимательно. В советское время за это патент можно получить было. А нынче - по шее (это про комменты).

0
PitStop    15 Июня 2022 (19:49)   #

Не, ну реально замысловато. Ашан, не Ашан. Но у меня сушилки за 500 руб. Я доволен. И не только г/л ботинки сушить, но и прочую обувь.

0
pocherk    15 Июня 2022 (20:50)   #

Простые электрические сушилки с нагревательным элементом, кот. засовываются  прямо в ботинок - могут испортить обувь.   Поэтому лучше использовать сушку с конвекцией воздуха.

  • 8
  • 4
  • 5
0
-=Shurik=-    15 Июня 2022 (23:48)   #

Чего? Прошла моя сушилка через 4 пары сноубордических и 1 пару горнолыжных ботинок. Ничего она не портит, не несите ересь.

0
musson    15 Июня 2022 (21:32)   #

Простые электрические сушилки с нагревательным элементом, кот. засовываются прямо в ботинок - могут испортить обувь. Поэтому лучше использовать сушку с конвекцией воздуха.

Какие именно простые? Чем конкретно они испортят?
  • 2
0
Atov    16 Июня 2022 (01:30)   #

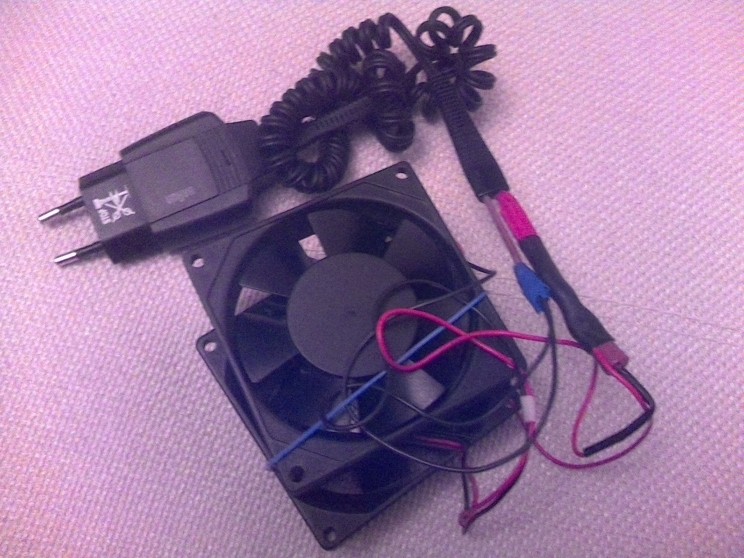

Использую 2 компьютерных вентилятора и зарядку от электробритвы Браун. Никаких трубок не нужно. Вставляю вентиляторы враспор во внутренники. Стельки лучше вынуть и положить сверху внутренников (так как внутренники Интуишн не проводят и не перераспределяют влагу). Высушиваются боты любой мокрости за пару часов. Подобрал и припаял сопротивление, чтобы шум был почти не слышен (дует при этом хорошо, на порядок  лучше магазинных сушилок). Все вместе весит 295 грамм. Использую уже лет 10.




0
pocherk    16 Июня 2022 (08:14)   #

Нормальный вариант.  Но, я предпочитаю трубки, т.к. они лучше доставляют воздух в носки обуви и она сохнет быстрее

0
cymax    16 Июня 2022 (18:04)   #

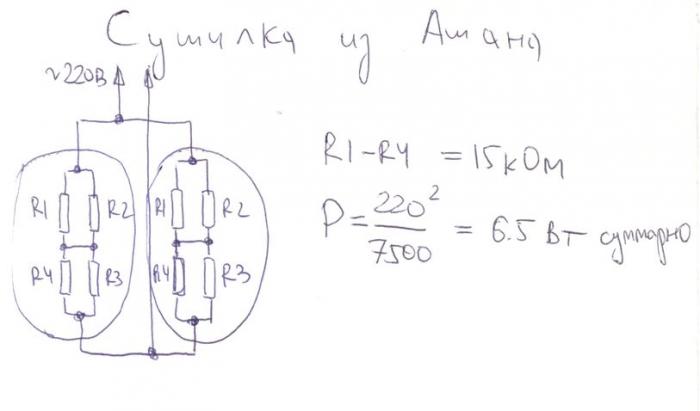

Обычная сушилка из Ашана, которая носит марку этой сети "Каждый день", а по факту сделана неким ООО "Ресурс-Полимер" из Тульской обл., была приобретена в 2013 за 150 руб. Обувь не сушит, даже обычные промокшие туфли остаются такими же к утру. Что уж про глыжные боты  говорить. После разборки и изучения конструкции (фото внутренностей публиковал на форуме), была выброшена сразу. Принципиальная схема сохранилась.
